THNF耐高溫氟塑料離心泵

型號意義	THNP80-65-160
T	企業代號
H	標準化工離心泵
F	氟塑料
80	進口口徑80mm
65	出口口徑65mm
165	葉輪名義直徑165mm
名稱：	THNF耐高溫氟塑料離心泵/ 耐磨耐腐泵離心泵/離心泵/超高分子量聚乙稀/化工離心泵/耐酸泵/鹽酸泵/硫酸泵
輸送介質：	硫酸，鹽酸，氫氟酸，王水，堿性，漿料，顆粒等強腐蝕酸性介質
適用行業：	化工，醫藥，制酸，氫氟酸，易燃，易爆，易揮發，高危行業
產品特點：	耐酸性，耐腐耐磨，耐腐顆粒
結構形式：	臥式、泵與電機聯軸器連接
口徑：	25～250mm
流量：	5～1600m3/h
揚程：	5～80m
轉速：	1450/2900r/min
工作溫度：	-20～+120℃
壓力等級：	1.6Mpa
功率：	0.75～250kw
材料：	氟塑料

一、產品簡介：

產品概述：
THNF耐高溫氟塑料離心泵是我公司針對有色冶煉行業精心設計的新型低速料漿泵，采用超高分子量聚乙烯工程塑料制作，也有采有耐腐性能****的氟塑料材料，既具有優異的耐腐性，又具有非常好的耐磨性和優良的抗沖擊性能，能適應各種不同的工況條件的泵，如輸送酸、堿性清液或料漿、腐蝕性礦漿,污水等。該泵既耐腐蝕又耐磨損，使用范圍十分廣泛，特別適用于含固量高的腐蝕性介質（含固體顆粒的重量濃度≤20％，固體顆粒直徑≤1.0mm）。
產品優點：
1.THNF耐高溫氟塑料離心泵是我公司參照J(rèn)B/T 8688-2013標準結合非金屬泵的工藝設計制造夾板式低速料漿泵，具有耐腐、耐磨、機械強度高、高效節能等優點；
2.泵殼和泵蓋內部埋設有內承壓金屬支撐骨架，限制了全塑泵殼受熱軸向膨脹和受壓軸向壓縮性****變形，克服了全塑泵泵體容易產生壓縮變形、冷縮變形等導致機械性能不穩定的缺點，采用CFD計算機流體力學設計水力部件進行模塊設計和模壓成型，應能承受高速高壓液體的沖刷，且能夠承受瞬時熱沖擊的影響，具有高抗汽蝕能力、尺寸****、流道光潔、互換性好，有效地提升了全塑型耐腐耐磨泵的運行穩定性。
3.葉輪采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，保證了可靠的扭矩傳遞，其閉式或半開式結構，流道優化設計、高效率、低NPSHR值、互換性好，保證了泵流量及揚程穩定性；
4.泵的密封進行改良，通過結構的動力密封的改良，使得密封的使用壽命比常規的動力密封的壽命在同工況下使用，壽命可增長40～80％的時間�？膳渲肁PI682標準密封布置和沖洗方案；
5.動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化硅，碳化鎢等材料，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命；
6.泵軸向力自平衡結構是利用流體水力學原理，通過平衡孔、平衡盤等結構上的調整來達到平衡軸向力滾動軸承的推力盤只是在啟動和停車瞬間承受不平衡軸向力，能做到在工況點軸向力幾乎為零，大大提高了整機運行的穩定性；
7.后拉式設計，無需拆卸管道，維修方便；
8.臥式安裝，結構緊湊、國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用。
產品用途：
有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉的各種酸液，腐蝕性礦漿，料漿（壓濾機配用）電解液，污水等介質輸送。硫酸磷肥業：稀酸、母液、污水、含硅膠的氟硅酸、磷酸料漿等介質的輸送；化工及其它企業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業；氯堿業：鹽酸、液堿、電解液等；環保產業、水處理業：純水，高純水，污水（皮革污水、電鍍污水、電子污水、造紙污水、紡織污水、食品污水、生活污水、制藥業污水等），廢氣、廢塵治理中心的噴淋吸收循環泵等；鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水；火電濕式脫硫循環泵：能同時適用堿、酸、腐蝕性崗位；煤炭工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵；其它各業相關類似的工況。
性能范圍：設計壓力：1.6mpa；口徑：～300mm；流量：5～1600m3/h；揚程：5～80m功率：0.75～250kw；
使用溫度：氟塑料≤120℃；

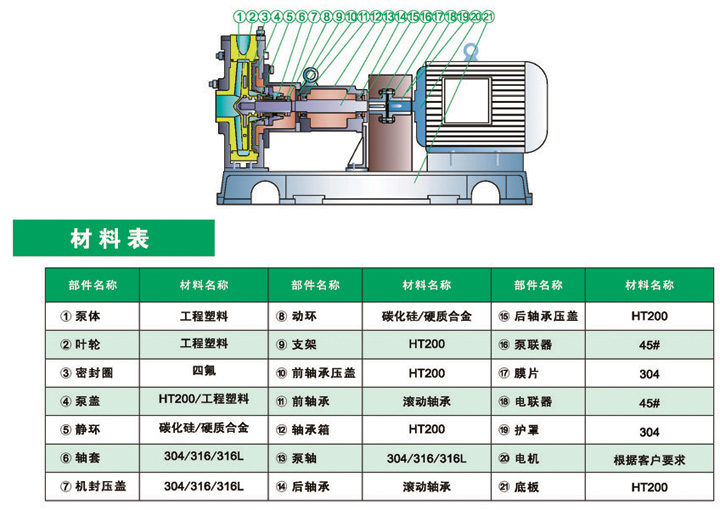

二、結構圖：

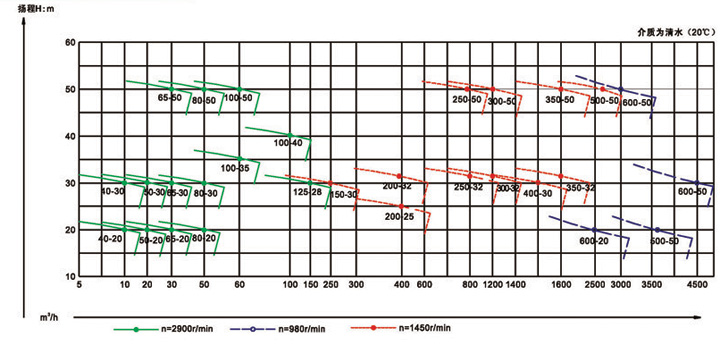

三、性能曲線圖：

四、性能參數表：

型號	轉速r/min	流量 m3/h	揚程 m	效率 ％	汽蝕余量 m	進口X出口 mm	電機功率 kw	整機質量 kg
THNP25-20-125	2900	2	20.5	25	2.5	25×20	1.1	75
		3.2	20	32	2.5
		5.5	18	46	2.5
	1450	0.75	5.4	15	2.5		0.37	55
		1	5	17	2.5
		1.6	4.6	21	3
THNP25-20-160	2900	1.5	34.3	19	2.5	25×20	1.5	80
		2	32	22	2.5
		3.2	29.6	25	3
	1450	0.75	8.5	16	2.5		0.37	55
		1	8	18	2.5
		1.6	7.5	24	3
THNP25-20-200A	2900	1.5	42	28	2.5	25×20	3	124
		2	40	32	2.5
		3.2	38	30	3
	1450	0.75	10.5	15	2.5		0.55	90
		1	10	18	2.5
		1.6	9.5	24	3
THNP25-20-200	2900	1.5	52.5	18	2.5	25×20	4	124
		2	50	20	2.5
		3.2	48	22	3
	1450	0.75	13.1	15	2.5		0.75	90
		1	12.5	18	2.5
		1.6	12	24	3
THNP25-20-250A	2900	1.5	62	26	2.5	25×20	7.5	225
		2	60	30	2.5
		3.2	58	28	3
	1450	0.75	15.5	15	2.5		1.5	118
		1	15	18	2.5
		1.6	14.5	24	3
THNP25-20-250B	2900	1.5	72	26	2.5	25×20	5.5	225
		2	70	30	2.5
		3.2	68	28	3
	1450	0.75	18	15	2.5		1.1	118
		1	17.5	18	2.5
		1.6	17	24	3
THNP25-20-250	2900	2	80	12	2.5	25×20	7.5	225
		3.6	80	18	2.5
		5.5	78.5	26	3
	1450	0.75	20.5	11	2.5		1.5	118
		1	20	16	2.5
		1.6	19.5	24	3
THNP32-20-125	2900	2	22	25	2.5	32×20	1.5	75
		3.2	20	32	2.5
		5.5	18.5	46	3
	1450	1	5.4	24	2.5		0.55	45
		1.6	5	22	2.5
		2.75	4.6	22.5	3
THNP32-20-160	2900	2	34.3	25	2.5	32×20	2.2	98
		3.2	32	24	2.5
		5.5	29.6	21.5	3
	1450	1	8.5	18	2.5		0.55	55
		1.6	8	22	2.5
		2.75	7.5	24.5	3
THNP32-20-200A	2900	2	42	32	2.5	32×20	4	140
		3.2	40	36	2.5
		5.5	38	34	3
	1450	1	10.5	25	2.5		0.75	78
		1.6	10	28	2.5
		2.75	9.5	26	3
THNP32-20-200	2900	2	52.5	22	2.5	32×20	4	140
		3.2	50	26	2.5
		5.5	48	28.5	3
	1450	1	13.1	15	2.5		0.75	78
		1.6	12.5	18	2.5
		2.75	12	19.5	3
THNP32-20-250A	2900	2	62	26	2.5	32×20	7.5	160
		3.2	60	30	2.5
		5.5	58	28	3
	1450	1	15.5	15	2.5		1.1	98
		1.6	15	18	2.5
		2.75	14.5	24	3
THNP32-20-250B	2900	2	72	26	2.5	32×20	7.5	160
		3.2	70	30	2.5
		5.5	68	28	3
	1450	1	18	15	2.5		1.1	98
		1.6	17.5	18	2.5
		2.75	17	24	3
THNP32-20-250	2900	2	82	16	2.5	32×20	11	160
		3.2	80	20	2.5
		5.5	78.5	23	3
	1450	1	20.5	15	2.5		1.5	98
		1.6	20	18	2.5
		2.75	19.5	24	3
THNP40-25-125	2900	6.3	22	30	2.5	40×25	2.2	75
		8	32	31	2.5
		10	30	32	3
	1450	2.2	5.4	26	2.5		0.55	42
		3.2	5	28	2.5
		4.2	4.6	32	3
THNP40-25-160	2900	6.3	32	30	2.5	40×25	3	124
		8	32	31	2.5
		10	30	32	3
	1450	2.2	8.5	23	2.5		0.55	78
		3.2	8	25	2.5
		4.2	7.5	28	3
THNP40-25-200A	2900	4.4	42	26	2.5	40×25	4	170
		6.3	40	33	2.5
		8.3	38	32	3
	1450	2.2	10.5	25	2.5		0.55	102
		3.2	10	28	2.5
		4.2	9.5	26	3
THNP40-25-200	2900	6.3	52.5	20	2.5	40×25	5.5	170
		8	50	23	2.5
		10	48	30	3
	1450	2.2	13.1	25	2.5		1.1	102
		3.2	12.5	28	2.5
		4.2	12	26	3
THNP40-25-250A	2900	4.4	62	24	2.5	40×25	7.5	255
		6.3	60	28	2.5
		8.3	58	28	3
	1450	2.2	15.5	20	2.5		1.1	155
		3.2	15	24	2.5
		4.2	14.5	22	3
THNP40-25-250B	2900	4.4	72	24	2.5	40×25	11	255
		6.3	70	28	2.5
		8.3	68	28	3
	1450	2.2	18	20	2.5		1.5	155
		3.2	17.5	24	2.5
		4.2	17	22	3
THNP40-25-250	2900	4.4	82	24	2.5	40×25	11	255
		6.3	80	28	2.5
		8.3	78.5	28	3
	1450	2.2	20.5	20	2.5		1.5	155
		3.2	20	24	2.5
		4.2	19.5	22	3
THNP50-32-125	2900	7.5	22	43	2	50×32	3	110
		12.5	20	51	2
		15	18.5	49	2.5
	1450	3.75	5.4	40	2		0.55	55
		6.3	5	45	2
		7.5	4.6	42	2.5
THNP50-32-160	2900	7.5	34.3	35	2	50×32	4	135
		12.5	32	47	2
		15	29.6	47	2.5
	1450	3.72	8.5	30	2		0.55	68
		6.3	8	40	2
		7.5	7.5	40	2.5
THNP50-32-200A	2900	7.5	42	28	2	50×32	5.5	180
		12.5	40	39	2
		15	38	43	2.5
	1450	3.7	10.5	23	2		0.75	170
		6.3	10	33	2
		7.5	9.5	36	2.5
THNP50-32-200	2900	7.5	52.5	28	2	50×32	7.5	180
		12.5	50	40	2
		15	48	48	2.5
	1450	3.7	13.1	22	2		1.1	170
		6.3	12.5	33	2
		7.5	12	40	2.5
THNP50-32-250A	2900	7.5	62	23	2	50×32	7.5	255
		12.5	60	33	2
		15	58	36.5	2.5
	1450	3.75	15.5	17	2		1.1	155
		6.3	15	27	2
		7.5	14.5	31	2.5
THNP50-32-250B	2900	7.5	72	23	2	50×32	15	255
		12.5	70	33	2
		15	68	36.5	2.5
	1450	3.75	18	17	2		2.2	155
		6.3	17.5	27	2
		7.5	17	31	2.5
THNP50-32-250	2900	7.5	82	23	2	50×32	18.5	255
		12.5	80	33	2
		15	78.5	36.5	2.5
	1450	3.75	20.5	17	2		2.2	155
		6.3	20	30	2
		7.5	19.5	33	2.5
THNP65-50-125	2900	15	21.8	46	2	65×50	4	135
		25	20	61	2
		30	18.5	67	2.5
	1450	7.5	5.35	46	2		0.55	75
		12.5	5	61	2
		15	4.7	67	2.5
THNP65-50-160	2900	15	35	46	2	65×50	5.5	155
		25	32	56	2
		30	30	65	2.5
	1450	7.5	8.8	40	2		1.1	145
		12.5	8	51	2
		15	7.2	60	2.5
THNP65-40-200A	2900	15	42	41	2	65×40	7.5	210
		25	40	52	2
		30	38	53.5	2.5
	1450	7.5	10.5	35	2		1.5	132
		12.5	10	46	2
		15	9.5	47.5	2.5
THNP65-40-200	2900	15	53	35	2	65×40	11	210
		25	50	51	2
		30	47	48	2.5
	1450	7.5	13.2	30	2		1.5	132
		12.5	12.5	46	2
		15	11.8	42	2.5
THNP65-40-250A	2900	15	62	34	2	65×40	15	360
		25	60	46	2
		30	58	50	2.5
	1450	7.5	15.5	28	2		2.2	240
		12.5	15	39	2
		15	14.5	43	2.5
THNP65-40-250B	2900	15	72	34	2	65×40	18.5	360
		25	70	46	2
		30	68	50	2.5
	1450	7.5	18	28	2		3	240
		12.5	17.5	39	2
		15	17	43	2.5
THNP65-40-250	2900	15	82	33	2	65×40	22	360
		25	80	48	2
		30	78	50	2.5
	1450	7.5	21	28	2		4	240
		12.5	20	43	2
		15	19.4	45	2.5
THNP65-40-315A	2900	15	105	28	2.5	65×40	30	480
		25	100	39	2.5
		30	98	42.5	3
	1450	7.5	26.2	22	2.5		5.5	260
		12.5	25	33	2.5
		15	24.5	37	3
THNP65-40-315	2900	15	127	28	2.5	65×40	37	480
		25	125	39	2.5
		30	123	42.5	3
	1450	7.5	32.3	22	2.5		5.5	260
		12.5	32	33	2.5
		15	31.7	37	3
THNP80-65-125	2900	30	22.5	52	3	80×65	7.5	195
		50	20	65	3
		60	18	70	3.5
	1450	15	5.6	50	2.5		1.1	125
		25	5	64	2.5
		30	4.5	68	3
THNP80-65-160	2900	30	36	60	2.5	80×65	11	228
		50	32	64	2.5
		60	29	53	3
	1450	15	9	58	2.5		1.5	145
		25	8	62	2.5
		30	7.2	50	3
THNP80-50-200A	2900	30	42	53	2.5	80×50	15	250
		50	40	63	2.5
		60	38	62	3
	1450	15	10.5	44	2.5		2.2	155
		25	10	57	2.5
		30	9.5	58	3
THNP80-50-200	2900	30	53	53	2.5	80×50	15	250
		50	50	63	2.5
		60	47	55	3
	1450	15	13.2	49	2.5		3	155
		25	12.5	57	2.5
		30	11.8	48	3
THNP80-50-250A	2900	30	62	44	2.5	80×50	22	480
		50	60	57	2.5
		60	58	59	3
	1450	15	15.5	39	2.5		3	370
		25	15	51	2.5
		30	14.5	52.5	3
THNP80-50-250B	2900	30	72	44	2.5	80×50	30	480
		50	70	57	2.5
		60	68	59	3
	1450	15	18	39	2.5		4	400
		25	17.5	51	2.5
		30	17	52.5	3
THNP80-50-250	2900	30	84	48	2.5	80×50	37	480
		50	80	56	2.5
		60	75	50	3
	1450	15	21	39	2.5		5.5	400
		25	20	51	2.5
		30	18.8	52.5	3
THNP80-50-315A	2900	30	105	39	2.5	80×50	45	560
		50	100	51	2.5
		60	98	52.5	3
	1450	15	26.2	35	2.5		7.5	476
		25	25	46	2.5
		30	24.5	47.5	3
THNP80-50-315	2900	30	128	39	2.5	80×50	55	560
		50	125	51	2.5
		60	123	52.5	3
	1450	15	32.5	35	2.5		11	476
		25	32	46	2.5
		30	31.5	47.5	3
THNP100-80-125	2900	60	24	64	4	100×80	11	245
		100	20	65	4.5
		120	16.5	63	5
	1450	30	6	60	2.5		1.5	198
		50	5	64	2.5
		60	4	63	3
THNP100-80-160	2900	60	36	60	3.5	100×80	18.5	250
		100	32	70	4
		120	28	65	5
	1450	30	9.2	58	2		3	192
		50	8	69	2.5
		60	6.8	68	3.5
THNP100-65-200A	2900	60	42	63	3	100×65	30	480
		100	40	72	3.6
		120	38	71	4.8
	1450	30	10.5	60	2		4	180
		50	10	68	2
		60	9.5	63	2.5
THNP100-65-200	2900	60	54	63	3	100×65	37	256
		100	50	68	3.6
		120	47	56	4.8
	1450	30	13.5	60	2		5.5	246
		50	12.5	68	2
		60	11.8	63	2.5
THNP100-65-250A	2900	60	62	57	3.5	100×65	37	382
		100	60	68	3.8
		120	58	67	4.8
	1450	30	15.5	50	2		5.5	342
		50	15	63	2
		60	14.5	64	2.5
THNP100-65-250B	2900	60	72	57	3.5	100×65	45	480
		100	70	68	3.8
		120	68	67	4.8
	1450	30	18	50	2		5.5	360
		50	17.5	63	2
		60	17	64	2.5
THNP100-65-250	2900	60	87	60	3.5	100×65	45	550
		100	80	68	3.8
		120	74.5	67	4.8
	1450	30	21.3	50	2		7.5	420
		50	20	65	2
		60	19	64	2.5
THNP100-65-315A	2900	60	105	48	3	100×65	55	670
		100	100	62	3.6
		120	98	64	4.2
	1450	30	26.2	44	2		7.5	580
		50	25	58	2
		60	24.5	60	2.5
THNP100-65-315	2900	60	133	63	3	100×65	75	670
		100	125	65	3.6
		120	118	62	4.2
	1450	30	34	60	2		11	580
		50	32	64	2
		60	30	63	2.5
THNP125-100-200	2900	120	57.5	54	4.5	125×100	55	660
		200	50	68	4.5
		240	44.5	61	5
	1450	60	14.5	59	2.5		11	540
		100	12.5	72	2.5
		120	11	71	3
THNP125-100-250A	2900	120	62	63	3.8	125×100	55	850
		200	60	75	4.2
		240	58	74	5
	1450	60	15.5	59	2.5		11	660
		100	15	72	2.5
		120	14.5	71	3
THNP125-100-250B	2900	120	72	63	3.8	125×100	75	850
		200	70	75	4.2
		240	68	74	5
	1450	60	18	59	2.5		15	660
		100	17.5	72	2.5
		120	17	71	3
THNP125-100-250	2900	120	87	57	3.8	125×100	75	850
		200	80	68	4.2
		240	72	67	5
	1450	60	21.5	56	2.5		15	660
		100	20	62	2.5
		120	18.5	58	3
THNP125-100-315A	1450	60	26.2	57	2.5	125×100	18.5	950
		100	25	68	2.5
		120	24.5	67	3
THNP125-100-315	1450	60	33.5	66	2.5	125×100	22	950
		100	32	77	2.5
		120	30.5	68	3
THNP125-100-400A	1450	60	42	56	2.5	125×100	30	1050
		100	40	62	2.5
		120	38	58	3
THNP125-100-400	1450	60	52	63	2.5	125×100	37	1050
		100	50	75	2.5
		120	48.5	72	3
THNP150-125-250	1450	120	22.5	61	3	150×125	22	632
		200	20	67	3
		240	17.5	63	3.5
THNP150-125-315	1450	120	34	72	2.5	150×125	45	700
		200	32	74	2.5
		240	29	75	3
THNP150-125-400A	1450	120	42	61	2.5	150×125	45	1180
		200	40	70	2.8
		240	38	63	3.5
THNP150-125-400	1450	120	53	61	2.5	150×125	55	1180
		200	50	70	2.8
		240	46	63	3.5
THNP200-150-250	1450	240	21.5	67	3.5	200×150	55	700
		400	20	79	4.3
		460	17.5	77	5
THNP200-150-315	1450	240	37	67	3	200×150	75	1180
		400	32	78	3.5
		460	28.5	75	4
THNP200-150-400A	1450	240	42	67	3	200×150	90	1420
		400	40	78	3.8
		460	38	75	4.5
THNP200-150-400	1450	240	55	68	3	200×150	110	1420
		400	50	73	3.8
		460	45	77	4.5
THNP250-200-250	1450	600	22	78	4.1	250×200	55	1300
		800	20	82	5
		960	16	81	6
THNP250-200-315	1450	600	34	76	4.8	250×200	90	2050
		800	32	80	5.5
		960	28	79	6.4
THNP250-200-400A	1450	600	42	59	3.5	250×200	110	2500
		800	40	72	4.3
		960	38	71	5
THNP250-200-400	1450	600	54.5	59	3.5	250×200	160	2500
		800	50	72	4.3
		960	39	71	5
THNP300-250-315	1450	1550	35	68	3.6	300×250	220	2980
		1400	32	84	4.5
		1300	26	75	5.4
THNP300-250-400	1450	1550	55	65	4.1	300×250	250	5000
		1400	50	78	5
		1300	42.5	75	6
