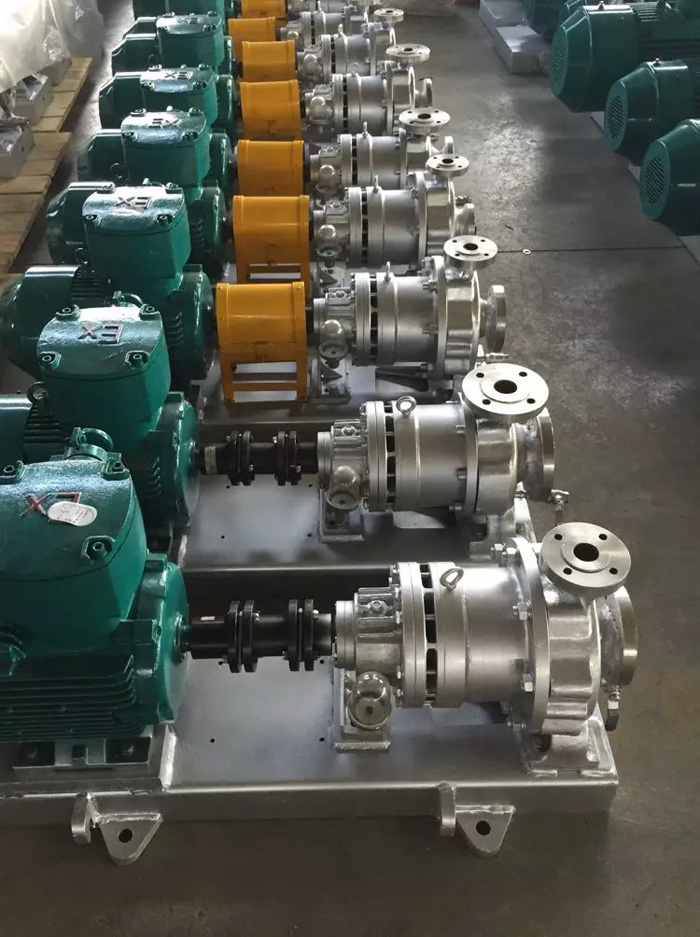

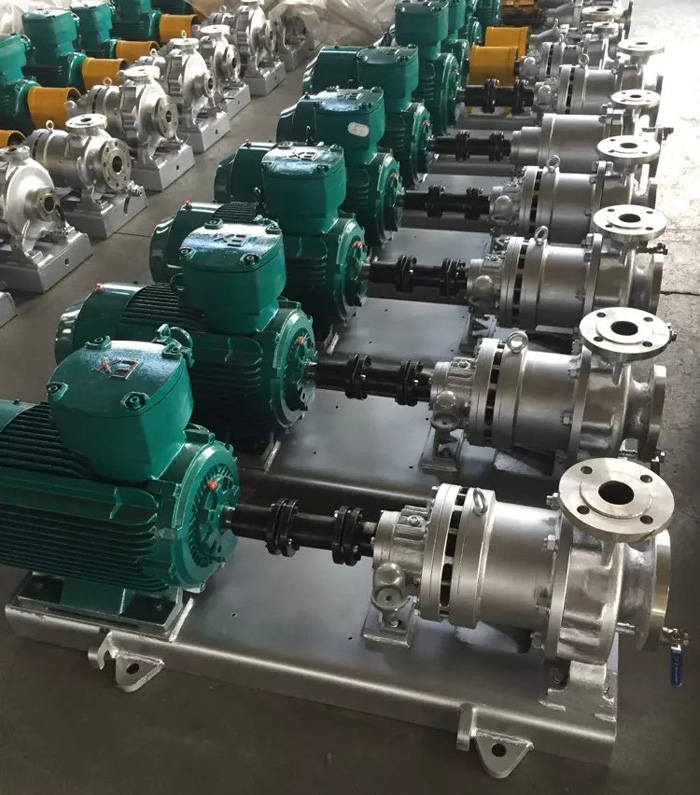

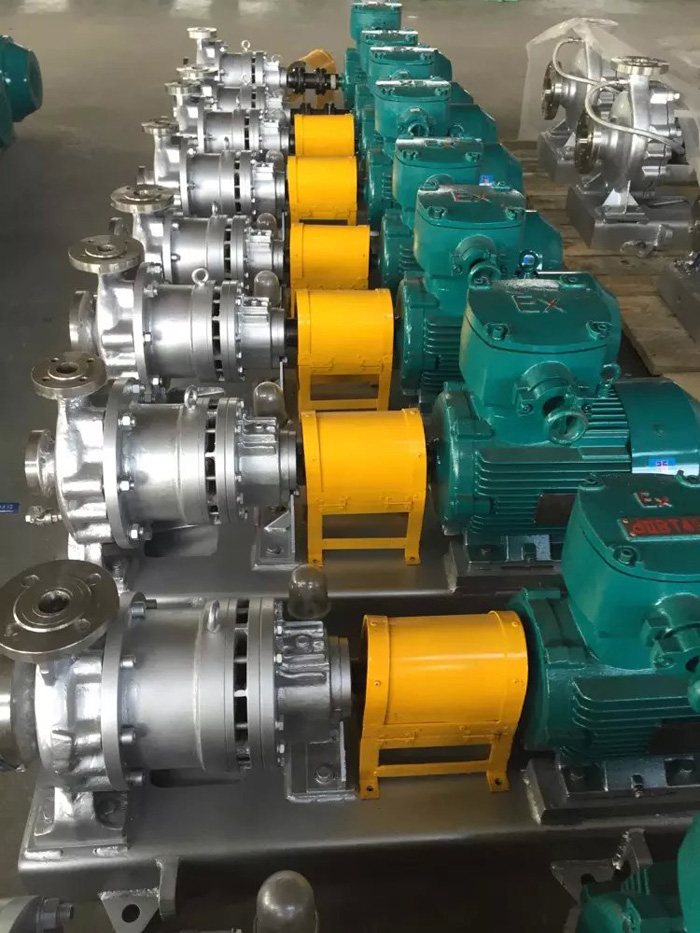

TCA磁力驅動化工流程泵

TCZA/E磁力驅動化工流程泵，磁力泵,TCA石油化工流程磁力泵/石油化工流程無泄漏磁力泵/ 石油化工流程無密封磁力泵/ API685磁力泵/無泄漏磁力泵/液氯磁力泵/液氯專用泵

-->

型號意義	TCAB25-200
T	企業代號
C	磁力驅動型
A	底腳支撐
25	出口口徑65mm
160	葉輪名義直徑160mm
名稱：	TCA石油化工流程磁力泵/石油化工流程無泄漏磁力泵/ 石油化工流程無密封磁力泵/ API685磁力泵/無泄漏磁力泵/液氯磁力泵/液氯專用泵
輸送介質：	醇，苯，酚，脂，氯等中性或腐蝕性液體
適用行業：	石油，化工，煉油，煤化工，醫藥，易燃，易爆，易揮發，高危行業
產品特點：	無泄漏、設計有二次密封
結構形式：	API685-2000標準、臥式、泵與電機聯軸器連接
口徑：	50～400mm
流量：	1.5～1400 m3/h
揚程：	10～168m
轉速：	1450/2900r/min
工作溫度：	-20～+350℃
壓力等級：	2.5Mpa、4.0Mpa、10.0Mpa
功率：	1.5～900KW
材料：	304、316、904L、雙相鋼、鈦合金，哈氏合金

一、產品簡介：

產品概述：
TCA/E系列無泄漏磁力驅動離心式化工流程泵，是引進德國技術研發的具有世界****水平的高科技產品。應用磁力學原理，實現力矩的無接觸傳遞，取消了傳統離心泵的軸封裝置（填料密封或機械密封），以靜密封取代動密封而達到全密封、無泄漏的新型化工流程泵。消除工業泄漏、防止污染、確保環境凈化的種****工業環保設備，列入綠色化工裝備。
泵的材質：304、316、904L、雙相鋼、鈦合金，哈氏合金等。
制造標準：TCA/E 系列泵執行API685-2000 標準生產，TCA底腳支撐，TCE中心支撐。
產品的特點：
1.磁力傳動裝置的結構與性能世界****：我公司生產的磁力泵采用獨特的密集型、聚磁式、拉磁路相耦合的磁力驅動裝置，這種耦合結構與世界先進國家同類產品普遍采用的分散型、間隙式、相吸磁路相耦合的驅動裝置相比，具有體積小、力矩大、渦流小、傳動效率高、可靠性好（在磁路結構上，消除了滑脫可能）等優點，完全克服了他們的缺陷，居世界****。
2.泵的效率普遍高于世界先進國家同類產品的5～10％，居世界****：磁力驅動裝置采用了技術進行了系列化的優化設計，并以特有的工藝和制造相結合，把影響磁力泵效率的各種損失降低到****限度，從而使離心式磁力泵的效率與軸封式的效率基本相同。
3.自然磨損率低，無需維護的周期長：具有一套獨特的磁力泵軸向力平衡系統，使得軸向力幾乎為零，可使止推軸承端面與滑動軸承端面在泵長期運轉中只產生很輕微的機械摩擦，因此自然磨損率低,故障率低,無需維護的周期長。
4.泵的振動、噪聲均低于國外同類產品。
產品的用途：
可廣泛適用于化工、石油化工、制藥、印染等各領域的生產流程輸送不含顆粒、比重不大于1.84 的清潔液體，特別適用于易燃、易爆、有毒、有害、有腐蝕性及貴重液態介質的輸送。無泄漏磁力泵是理想的綠色化工裝備，它將對化工、石油化工、制藥和印染等產業的增產節支、消除污染、保護環境、安全生產和勞動保護等方面帶來較高的經濟效益和社會效益。TCA/E系列磁力驅動離心式化工流程泵是標準的無泄漏離心泵，可取代有軸封的離心泵和屏蔽電泵。
性能范圍：設計壓力：TCE為2.5Mpa，TCE為5.0Mpa；流量：5.5-2000m3/h；揚程：16-168m；功率：1.5-900kw ；
適用溫度: TCE：-30～200℃；TCE:-30～350℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項: 當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆�；蛴薪Y(jié)晶的介質。

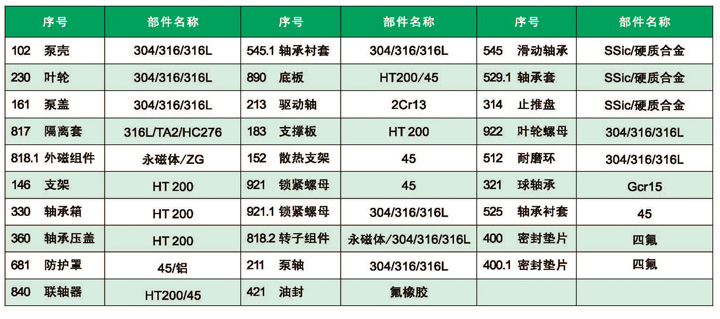

二、結構圖：

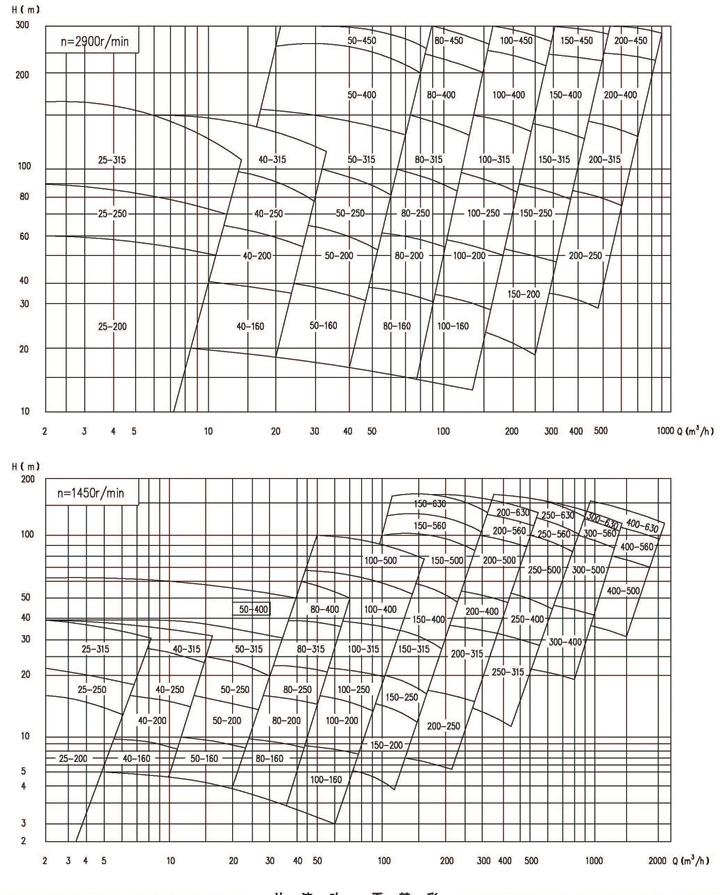

三、性能曲線圖：

四、性能參數表：

泵型號	葉輪形式	流量	楊程	轉速	效率	汽蝕余量	軸功率	電機
泵型號	葉輪形式	流量	楊程	轉速	效率	汽蝕余量	軸功率	型號	功率
25-200	A	11.5	49	2950	42	1.6	3.6	YB132S₁-2	5.5
	B	10.5	42	2950	41	1.4	2.9	YB112M-2	4
	C	9	36	2950	39.5	1.2	2.2	YB100L-2	3
	D	7.5	28	2950	37.5	1.1	1.5	YB90L-2	2.2
	E	5.5	16	2950	35	1.1	0.7	YB90S-2	1.5
25-250	A	12	75	2950	40	2.4	7.8	YB160M₁-2	11
	B	10.5	65	2950	38	2.4	7.2	YB160M₁-2	11
	C	10	50	2950	33	2.2	4.2	YB132S₂-2	7.5
	D	9	30	2950	31	2.1	3.5	YB132S₁-2	5.5
25-315	A	18	130	2950	38	2.4	24.2	YB200L1-2	30
	B	17	115	2950	38	2.4	16.5	YB180M-2	22
	C	16	100	2950	33	2.1	15.2	YB160L-2	18.5
	D	15	90	2950	30	2.1	11	YB160M2-2	15
40-160	A	28	33	2950	62	3	4.1	YB132S1-2	7.5
	B	25.6	29	2950	61	2.5	3.3	YB132S1-2	5.5
	C	22	22	2950	58	1.5	2.3	YB12M-2	4
	D	20	16	2950	55	1.5	1.6	YB90L-2	2.2
40-200	A	29	53	2950	58	2.2	7.2	YB160M1-2	11
	B	26	47	2950	58	1.7	5.9	YB132S2-2	7.5
	C	22	39	2950	56	1.3	4.2	YB132S1-2	5.5
	D	18	30	2950	53	1.2	2.8	YB112M-2	4
40-250	A	32	78	2950	53	2.4	12.8	YB160L-2	18.5
	B	30	72	2950	52.5	2.2	11.2	YB160M2-2	15
	C	24	60	2950	50.5	1.7	7.8	YB160M1-2	11
	D	21	47	2950	48	1.7	5.6	YB132S2-2	7.5
40-315	A	42	115	2950	46	1.3	28.6	YB200L2-2	37
	B	40	107	2950	45	1.2	25.9	YB200L-2	30
	C	34	81	2950	42.5	1	17.6	YB180M-2	22
	D	29	61	2950	40.5	0.9	11.9	YB160M2-2	15
50-160	A	50	34	2950	71	2.4	6.5	YB160M1-2	11
	B	45	29	2950	70	1.8	5.1	YB132S2-2	7.5
	C	38	22	2950	68	1.5	3.3	YB132S1-2	5.5
	D	31	17	2950	65	1.5	3.2	YB100L-2	3
50-200	A	62	52	2950	68	2.5	12.9	YB160L-2	18.5
	B	56	46	2950	67	2.2	10.5	YB160M2-2	15
	C	49	37	2950	65	1.8	7.6	YB160M1-2	11
	D	43	28	2950	60	1.8	5.5	YB132S2-2	7.5
50-250	A	70	82	2950	65	2.5	24	YB180L1-2	30
	B	66	75	2950	64	2.2	21.1	YB180L1-2	30
	C	60	60	2950	62	2	15.8	YB180M-2	18.5
	D	50	45	2950	60	1.7	10.2	YB160M2-2	15
50-315	A	87	115	2950	56	2.5	48.7	YB250M-2	55
	B	80	100	2950	55	2	39.6	YB225M-2	45
	C	70	78	2950	54	1.6	27.5	YB200L2-2	37
	D	57	57	2950	50	1.4	17.7	YB180M-2	22
50-400	A	82	194	2950	48	2.2	90.3	YB315S-2	110
	B	78	175	2950	47	2	79.1	YB280M-2	90
	C	70	140	2950	46	1.8	58	YB280S-2	75
	D	60	102	2950	43	1.6	38.8	YB225M-2	45
50-450	A	135	250	2950	52	5.2	176	YB315L2-2	200
	B	125	220	2950	52	4.5	144	YB315L1-2	160
	C	115	186	2950	51	3.8	114	YB315M-2	132
	D	100	158	2950	50.5	3.2	85	YB315S-2	110
	E	95	130	2950	50	3	67	YB280M-2	90
80-160	A	94	32	2950	78	3	10.5	YB160M2-2	15
	B	85	28	2950	77	2.7	8.4	YB160M1-2	15
	C	76	23	2950	76	2.5	6.3	YB160M1-2	11
	D	66	17	2950	71	2.3	4.3	YB132S1-2	7.5
80-200	A	103	54	2950	76	3.2	19.9	YB200L1-2	30
	B	95	48	2950	75	3	16.6	YB180M-2	22
	C	84	38	2950	72	3	12.1	YB160M2-2	18.5
	D	70	31	2950	67	2.8	8.8	YB160M1-2	15
80-250	A	127	82	2950	74	4.2	38.3	YB225M-2	45
	B	120	76	2950	73	3.8	34	YB225M-2	45
	C	105	59	2950	72	3.5	23.4	YB200L1-2	30
	D	87	45	2950	66	3.5	16.2	YB180M-2	22
80-315	A	141	127	2950	69	4.3	70.7	YB280M-2	90
	B	135	121	2950	68	4	65.4	YB280S-2	75
	C	115	97	2950	66	3.2	46	YB250M-2	55
	D	90	74	2950	61	3	29.7	YB200L2-2	37
80-400	A	171	187	2950	61	4	142.8	YB315L-2	160
	B	159	170	2950	61	3.5	120.7	YB315L1-2	132
	C	136	130	2950	57	2.4	84.5	YB315S-2	110
	D	116	95	2950	51	2.9	58.8	YB280S-2	75
80-450	A	200	230	2950	59	5.2	212.2	YB355M2-2	250
	B	180	210	2950	58	4.3	177.4	YB315L1-2	200
	C	165	195	2950	57.5	3.8	152.3	YB355S1-2	185
	D	155	160	2950	56	3.5	120.6	YB315L1-2	160
	E	140	130	2950	55	4	90.1	YB315S-2	110
100-160	A	162	29	2950	81	4.3	15.8	YB180M-2	22
	B	150	24	2950	80	3.6	12.3	YB160M2-2	18.5
	C	130	17	2950	78	3	7.7	YB160M1-2	15
	D	110	12	2950	71	3	5.1	YB132S2-2	11
100-200	A	193	50	2950	81	3.1	32.4	YB225M-2	45
	B	180	44	2950	80	3	27	YB200L2-2	37
	C	155	35	2950	77	2.8	19.2	YB200L1-2	30
	D	135	26	2950	72	2.8	13.3	YB160L-2	18.5
100-250	A	230	79	2950	81	4.5	61.1	YB280S-2	75
	B	218	73	2950	80	4	54.2	YB280S-2	75
	C	190	58	2950	79	4	38	YB225M-2	55
	D	170	44	2950	78	4	26.1	YB200L2-2	37
100-315	A	250	126	2950	75	3.8	114.4	YB315M-2	132
	B	240	120	2950	75	3.6	104.6	YB315M-2	132
	C	203	97	2950	71	2.8	75.5	YB280M-2	90
	D	170	71	2950	66	2.5	49.8	YB280S-2	75
100-400	A	300	194	2950	71	4.5	223.2	YB355L1-2	250
	B	290	180	2950	71	5.3	200.2	YB355M2-2	220
	C	260	145	2950	69	4.9	148.8	YB315L-2	185
	D	224	105	2950	66	5.7	97	YB315S-2	132
100-450	A	328	258	2950	70	6.1	329.1		440
	B	310	242	2950	70	5.5	291.7		355
	C	260	200	2950	69	4.6	2.5.2	YB355M2-2	250
	D	200	150	2950	66	5.5	123.7	YB315L1-2	160
150-200	A	320	44	2950	83.5	6.3	46	YB250M-2	55
	B	300	39	2950	82	5.7	39	YB225M-2	45
	C	265	30	2950	77	4.3	28	YB200L2-2	37
	D	220	23	2950	73	4.2	19	YB200L1-2	30
150-250	A	390	74	2950	82	5.5	96	Y315S-2	110
	B	355	62	2950	80	5	75	Y280M-2	90
	C	325	46	2950	76	5	53	Y280S-2	75
150-315	A	442	125	2950	82.5	7	182	Y355M1-2	220
	B	430	120	2950	82	6.8	172	Y355M1-2	220
	C	372	94	2950	79	6	122	Y315L1-2	160
	D	310	68	2950	75	6	76.5	Y280M-2	90
150-400	A	520	205	2950	78.5	7	370	YB450M1-2	450
	B	498	190	2950	78	6.7	330	YB355L3-2	355
	C	453	151	2950	75	6.5	245	YB355L1-2	280
	D	400	113	2950	73	6	169	YB355S2-2	200
150-450	A	548	260	2950	75	8	517.1		630
	B	252	245	2950	76	7	466.9		560
	C	460	208	2950	73	6	356.8		400
	D	360	140	2950	70	5.2	196	YB355M1-2	200
200-250	A	610	72	2950	84.5	9.2	142	YB355S1-2	185
	B	580	65	2950	84	8.2	122	YB315L1-2	160
	C	520	47	2950	81	7.5	82.2	YB315S2-2	110
	D	470	32	2950	78	6.5	52.2	YB280S-2	75
200-315	A	710	112	2950	85.5	9.5	276	YB355L2-2	315
	B	680	114	2950	85	8.5	251	YB355L1-2	280
	C	600	87	2950	82	7.5	176	YB355S2-2	200
	D	480	65	2950	77	6.5	110	YB315M-2	132
200-400	A	850	203	2950	82	13.5	573	YB560M1-2	630
	B	830	190	2950	81	12	530	YB560M1-2	630
	C	750	145	2950	79	11	375	YB450M1-2	450
	D	670	106	2950	76	11	255	YB355L2-2	315
200-450	A	940	255	2950	80	13	573		900
	B	880	240	2950	80	12	530		800
	C	780	200	2950	78.5	9.1	377		630
	D	600	140	2950	75	10	256		335
25-200	A	5.8	12	1475	38	0.7	0.5	YB90S-4	1.1
	B	5.4	11	1475	37.5	0.6	0.43	YB90S-4	1.1
	C	4.6	8.5	1475	36.5	0.5	0.29	YB90S-4	1.1
	D	4	6.5	1475	35	0.5	0.2	YB90S-4	1.1
	E	3	4	1475	30	0.5	0.11	YB90S-4	1.1
25-250	A	8	17	1475	30	0.7	1.5	YB100L1-4	2.2
	B	7	16	1475	28	0.7	1.4	YB100L1-4	2.2
	C	7.5	11	1475	23	0.7	1.3	YB100L1-4	2.2
	D	6.5	6.5	1475	20	0.6	0.72	YB90S-4	1.1
25-315	A	10	31	1475	30	0.4	6	YB112M-4	4
	B	9	30	1475	26	0.4	2.7	YB112M-4	4
	C	8	25	1475	25	0.38	2.3	YB100L2-4	3
	D	7	22.5	1475	24	0.35	1.6	YB100L1-4	2.2
40-160	A	14	8.25	1475	59	0.8	0.5	YB80M-4	0.75
	B	12	7.5	1475	58	0.7	0.4	YB80M-4	0.75
	C	10	6	1475	56	0.6	0.3	YB80M-4	0.75
	D	8	4.5	1475	53	0.45	0.2	YB80M-4	0.75
40-200	A	14.5	13.2	1475	55	0.8	0.9	YB90L-4	1.5
	B	12.5	12	1475	53	0.65	0.8	YB90L-4	1.1
	C	11	9.5	1475	51	0.7	0.6	YB580M2-4	0.75
	D	9.5	7.8	1475	48	0.8	0.4	YB580M2-4	0.75
40-250	A	16	19.5	1475	49.5	0.75	1.7	YB100L2-4	3
	B	15	18	1475	49	0.65	1.5	YB100L1-4	2.2
	C	12.5	14	1475	46	0.6	1.1	YB90L-4	1.5
	D	10.5	11	1475	44	0.5	0.7	YB90S-4	1.1
40-315	A	21	29	1475	42	0.5	3.9	YB132S-4	5.5
	B	20	26.5	1475	40.5	0.5	3.6	YB132S-4	5.5
	C	17.5	20	1475	37	0.5	2.6	YB112M-4	4
	D	15	15	1475	35	0.5	1.8	YB100L2-4	3
50-160	A	25	8.5	1475	69	1	0.8	YB90S-4	1.1
	B	22	7.5	1475	66.5	1	0.7	YB90S-4	1.1
	C	19	5.5	1475	64	1	0.4	YB80M2-4	0.75
	D	15	4.5	1475	62	1	0.3	YB80M2-4	0.75
50-200	A	31	13	1475	65.5	0.75	1.7	YB100L1-4	2.2
	B	29	11.5	1475	65.5	0.6	1.4	YB100L1-4	2.2
	C	26	9	1475	62	0.5	1	YB90L-4	1.5
	D	22	7	1475	60	0.5	0.7	YB90S-4	1.1
50-250	A	35	20	1475	62.5	0.65	3.1	YB112M-4	4
	B	33	18.5	1475	62	0.6	2.7	YB112M-4	4
	C	30	15	1475	61	0.5	2	YB100L2-4	3
	D	26	11	1475	59	0.5	1.3	YB100L1-4	2.2
50-315	A	44	28	1475	53	0.5	6.3	YB160M-4	11
	B	40	24	1475	52.5	0.5	5	YB132M-4	7.5
	C	35	19	1475	52	0.5	3.5	YB132S-4	5.5
	D	30	14	1475	50	0.5	2.3	YB112M-4	4
50-400	A	41	48	1475	45	0.5	11.9	YB160L-4	15
	B	39	43	1475	44	0.5	10.4	YB160L-4	15
	C	35	34	1475	43	0.5	7.5	YB160M-4	11
	D	30	25	1475	42	0.55	4.9	YB132M-4	7.5
50-460	A	68	63	1475	49	1.5	23.8	YB200L-4	30
	B	62	55	1475	49	1.2	18.9	YB200L-4	30
	C	54	47.5	1475	48	1	14.5	YB180L-4	22
	D	50	40	1475	47	0.8	11.6	YB180M-4	18.5
	E	40	35	1475	46	0.6	8.3	YB180M-4	11
80-160	A	47	8.3	1475	76	0.75	1.4	YB100L1-4	2.2
	B	40	7.3	1475	74	0.6	1.1	YB90L-4	1.5
	C	34	6	1475	69	0.5	0.8	YB90S-4	1.1
	D	26	5	1475	65	0.5	0.5	YB80M2-4	0.75
80-200	A	52	13.5	1475	74	0.8	2.6	YB112M-4	4
	B	47	12	1475	74	0.6	2.1	YB100L2-4	3
	C	40	9.8	1475	71	0.6	1.5	YB100L1-4	2.2
	D	34	7.7	1475	68	0.6	1	YB100L1-4	2.2
80-250	A	64	20	1475	72	1.3	4.8	YB132M-4	7.5
	B	60	19	1475	70	1.2	4.4	YB132M-4	7.5
	C	52	14.5	1475	67	0.9	3.1	YB132S-4	5.5
	D	16	11	1475	64	0.9	2.2	YB132S-4	4
80-315	A	70	33	1475	66.5	1	9.5	YB160L-4	15
	B	66	30	1475	65	0.9	8.3	YB160M-4	11
	C	56	24	1475	62	0.7	5.9	YB160M-4	11
	D	45	18	1475	57	0.7	3.9	YB132M-4	7.5
80-400	A	85	46	1475	58	0.8	18.4	YB180L-4	22
	B	80	42	1475	57	0.7	16.1	YB180M-4	18.5
	C	65	33	1475	54	0.5	10.8	YB160L-4	15
	D	53	25	1475	50	0.6	7.2	YB160M-4	11
80-450	A	103	60	1475	57	1.4	29.5	YB225S-4	37
	B	98	57	1475	56.5	1.3	26.5	YB225S-4	37
	C	80	50	1475	56	1.3	19.4	YB200L-4	30
	D	70	33	1475	54	1.3	11.6	YB160L-4	15
100-160	A	82	7.2	1475	79.5	1	2	YB100L2-4	3
	B	70	6.2	1475	77	1.1	1.5	YB100L1-4	2.2
	C	55	5	1475	73	0.6	1	YB90L-4	1.5
	D	45	4	1475	65	0.5	0.8	YB90S-4	1.1
100-200	A	97	12.5	1475	79.5	1	4.2	YB132S-4	5.5
	B	85	11.3	1475	77	0.8	3.4	YB132S-4	5.5
	C	70	9.5	1475	73	0.8	2.5	YB100L2-4	3
	D	60	7	1475	70	0.5	1.6	YB100L1-4	2.2
100-250	A	115	20	1475	79.5	1	7.9	YB160M-4	11
	B	110	18	1475	79	0.9	6.8	YB160M-4	11
	C	100	14	1475	77.5	0.8	4.9	YB132M-4	7.5
	D	90	10	1475	76	1	3.2	YB132S-4	5.5
100-315	A	125	31	1475	73	0.9	14	YB180M-4	18.5
	B	119	29	1475	72.5	0.8	13	YB180M-4	18.5
	C	104	24	1475	71	0.7	9.6	YB160L-4	15
	D	86	17.5	1475	65	0.6	6.3	YB160M-4	11
100-400	A	150	48	1475	70	1.4	28	YB225S-4	37
	B	145	44	1475	69	1.3	25.2	YB200L-4	30
	C	130	36	1475	68	1.2	18.7	YB180L-4	22
	D	115	26	1475	65	1.3	12.5	YB180M-4	18.5
100-450	A	167	63	1475	68	1.7	42.1	YB250M-4	55
	B	153	60	1475	68	1.5	36.8	YB225M-4	45
	C	130	50	1475	66.5	1.6	26.6	YB225S-4	37
	D	110	34	1475	65	2	15.7	YB180L-4	22
100-500	A	180	75	1475	70	1.5	52.5	YB280S-4	75
	B	150	71	1475	68	1	42.6	YB250M-4	55
	C	130	56	1475	65	0.8	30.5	YB225S-4	37
	D	100	45	1475	60	0.6	20.4	YB200L-4	30
150-200	A	160	11	1475	82	1.6	5.8	YB132M-4	7.5
	B	142	10	1475	80	1.3	4.8	YB132S-4	5.5
	C	121	8	1475	75	1.3	3.5	YB132S-4	5.5
	D	100	6.3	1475	70	1	2.5	YB112M-4	4
50-250	A	195	18.5	1475	80.5	1.3	12.2	YB180M-4	18.5
	B	180	16	1475	78	1.2	10.1	YB160L-4	15
	C	160	11.5	1475	75	1.2	6.7	YB160M-4	11
150-315	A	220	32.5	1475	81	1.7	24	YB200L-4	30
	B	210	30	1475	80	1.56	21.4	YB200L-4	30
	C	180	24	1475	75	1.3	15.7	YB180L-4	22
	D	115	17	1475	70	1.2	7.6	YB160L-4	15
150-400	A	260	51	1475	77	1.8	47	YB250M-4	55
	B	250	48	1475	76	1.7	43	YB250M-4	55
	C	225	38	1475	75	1.5	31	YB225M-4	45
	D	200	28	1475	73	1.4	21	YB200L-4	30
150-450	A	275	63	1475	73	2	64.6	YB280M-4	90
	B	260	60	1475	73	1.8	58.2	YB280S-4	75
	C	220	54	1475	72	1.5	44.9	YB250M-4	55
	D	180	35	1475	69	1.5	86.1	YB200L-4	30
150-500	A	300	78	1475	74	2	86.1	YB315S-4	110
	B	280	73	1475	74	1.5	75.2	YB280M-4	90
	C	235	60	1475	72	1.2	53.3	YB180S-4	75
	D	200	45	1475	70	1	35	YB225M-4	45
150-560	A	340	104	1475	74.5	2.5	129.2	YB315L1-4	160
	B	300	100		72	2	113.4	YB315M-4	132
	C	260	80		71	2.5	79.7	YB315S-4	110
	D	220	60		67	2.1	53.6	YB280S-4	75
150-630	A	360	115		63	2.3	179.9	YB355m1-4	220
	B	340	105		63	2	154.3	YB355S1-4	185
	C	300	80		56.5	1.8	115.6	YB315M1-4	132
	D	260	50		50	2.5	70.8	YB280M-4	90
200-250	A	305	17.5		83.5	2.56	17.4	YB180L-4	22
	B	290	16		83	2	15.2	YB180M-4	18.5
	C	260	12		81	1.6	10.4	YB160L-4	15
	D	240	8		79	15	6.6	YB160M-4	11
200-315	A	350	30		84.5	2	32.8	YB225M-4	45
	B	340	29		83	2	32.4	YB225M-4	45
	C	300	22		80	1.7	22.5	YB225S-4	37
	D	250	15		77	1.3	13.3	YB180L-4	22
200-400	A	426	50		81	3.3	71.6	YB280M-4	90
	B	410	47		80	3	65.6	YB280S-4	75
	C	370	36.5		79	2.3	47.2	YB250M-4	55
	D	332	27		75	2.3	32.5	YB225M-4	45
200-450	A	460	65		78	3	1.4.4	YB315M-4	132
	B	440	61		78	2.8	93.7	YB315S-4	110
	C	360	52		76	2.2	67.1	YB280M-4	90
	D	300	35		72	2.3	39.7	YB280S-4	55
200-500	A	500	84		81	2.8	141.2	YB315L1-4	160
	B	470	78		81	2.5	123.2	YB315L1-4	160
	C	400	64		78	2	89.3	YB315S-4	110
	D	300	52		72	1.8	59	YB280S-4	75
200-560	A	545	105		79.5	3	195.9	YB355M1-4	220
	B	500	100		78	2.4	174.5	YB315L2-4	200
	C	440	80		76	2	126.1	YB315L1-4	160
	D	300	67		72	1.7	76	YB280M-4	90
200-630	A	580	132		77.5	3.3	268.9	YB355L1-4	315
	B	550	125		77	2.3	243.1	YB355L1-4	280
	C	480	100		73	2.3	179	YB315L2-4	200
	D	370	76		70	2.3	109.4	YB315M-4	132
250-315	A	545	27		86.5	2.9	46.3	YB315M-4	55
	B	528	25		85	2.7	42.3	YB250M-4	55
	C	480	19		82	2.3	30.3	YB250M-4	45
	D	434	13		77	2	20	YB225M-4	30
250-400	A	600	49		83.5	3.2	105.4	YB315M-4	132
	B	630	46		83	3	95	YB315S-4	110
	C	565	36		82	2.3	68	YB280M-4	90
	D	500	24		78	2	42	YB250M-4	55
250-500	A	800	86		83	5	217.8	YB355M2-4	250
	B	750	78		82	4.5	194.2	YB355M1-4	220
	C	680	60		80	4	138.8	YB315L1-4	160
	D	558	45		76	4.2	89.9	YB315S-4	110
250-560	A	860	1.6		82	4.1	302.6		355
	B	830	98		82	4	270	YB355L2-4	315
	C	750	78		80	3.4	199.1	YB355M1-4	220
	D	600	62		76	2.6	133.2	YB315L1-4	160
250-630	A	850	128		80.5	4.5	367.9		450
	B	815	120		80.5	4	330.7		400
	C	700	97		79	2.7	234	YB315L1-4	280
	D	550	75		76	1.5	147.8	YB315L1-4	185
300-400	A	1050	48		87	5.7	158	YB355S1-4	185
	B	1010	45		86	5.1	144	YB355L-4	160
	C	900	34		83	3.9	100	YB315M-4	132
	D	780	26		78	4.5	71	YB280M-4	90
300-500	A	1230	78		88	4.7	296.8		355
	B	1100	75		87	4	261.6	YB355L2-4	315
	C	1000	57		86	3.4	180.4	YB315L2-4	200
	D	850	43		80	3.8	124.4	YB315L1-4	160
300-560	A	1350	104		87	5.1	439.3		500
	B	1270	98		87	4.5	389.4		450
	C	1100	80		84	3.5	285.2	YB355L2-4	315
	D	950	57		80	3.2	184.3	YB355M1-4	220
400-500	A	1900	74		88	6.2	439.9		500
	B	1800	70		88	5.8	389.8		450
	C	1600	50		85	5	256.2	YB355L1-4	280
	D	1300	38		80	4.2	168.1	YB355S1-4	185
400-560	A	2050	98		88	7.5	621.5		710
	B	1900	92		87	6	546.9		630
	C	1700	75		86	4.2	403.6		450
	D	1300	58		81	3.1	253.4	YB355L1-4	280
400-630	A	2400	125		88	8.6	928		1120
	B	2200	120		87.5	6.6	821.3		900
	C	2000	95		86	5	601.4		7100
	D	1600	70		80	5.5	381.1		450
400-720	A	2750	168		88	11.3	1429.2		1600
	B	2500	160		87	9.5	1251.6		1400
	C	2300	130		85.5	8.3	952		1120
	D	2100	105		82	10	732		800
